¿Cómo elegir la bifurcación en T adecuada en un proyecto?

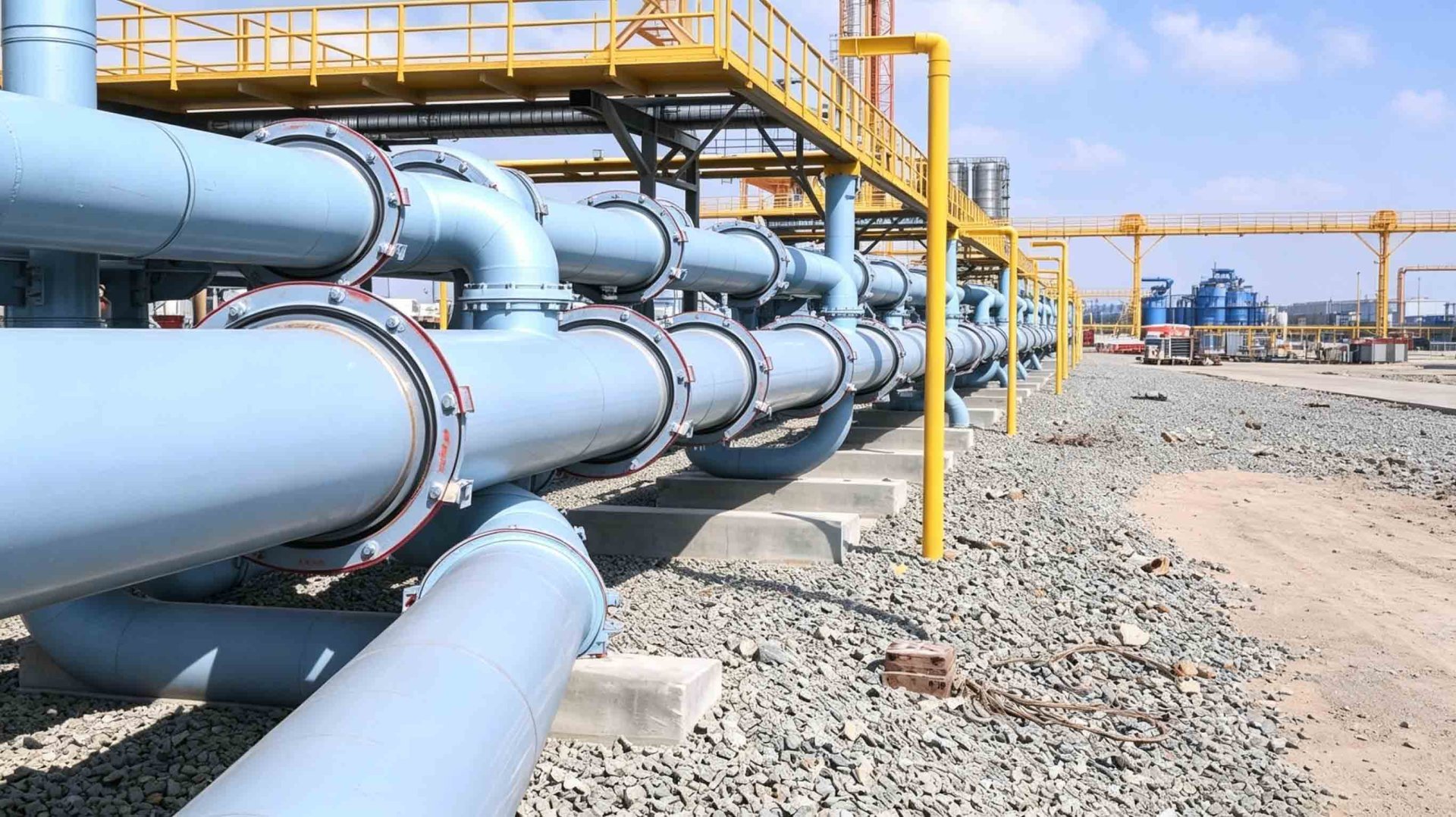

En ingeniería de tuberías, los codos son accesorios cruciales que conectan la tubería principal con la tubería de derivación. Elegir el codo incorrecto puede afectar directamente la seguridad del sistema.

Al elegir un codo, lo primero que se debe considerar es el tipo. Se utilizan codos de igual diámetro cuando la tubería principal y la de derivación tienen el mismo diámetro y caudal; mientras que se utilizan codos reductores cuando la tubería de derivación tiene un diámetro menor y un caudal inferior. Si el fluido transportado es viscoso o para sistemas de drenaje, se recomienda un codo biselado de 45 grados, ya que reduce eficazmente la resistencia al flujo.

El material debe ser compatible con la tubería. Los codos de acero al carbono son adecuados para tuberías de vapor a alta temperatura; los codos de acero inoxidable se utilizan para fluidos corrosivos o en las industrias alimentaria y farmacéutica; y los codos de hierro fundido maleable se utilizan comúnmente en sistemas de suministro de agua a temperatura ambiente y sistemas de protección contra incendios. La mezcla de diferentes materiales puede provocar corrosión electroquímica y debe evitarse.

El método de conexión depende de los requisitos del sistema. Las tuberías de alta presión y alta temperatura deben utilizar conexiones soldadas a tope, que son resistentes y ofrecen un buen sellado; los sistemas de pequeño diámetro y baja presión pueden utilizar conexiones roscadas, que son fáciles de instalar; las conexiones ranuradas se utilizan comúnmente en proyectos de protección contra incendios y aire acondicionado, ya que son de rápida instalación.

.

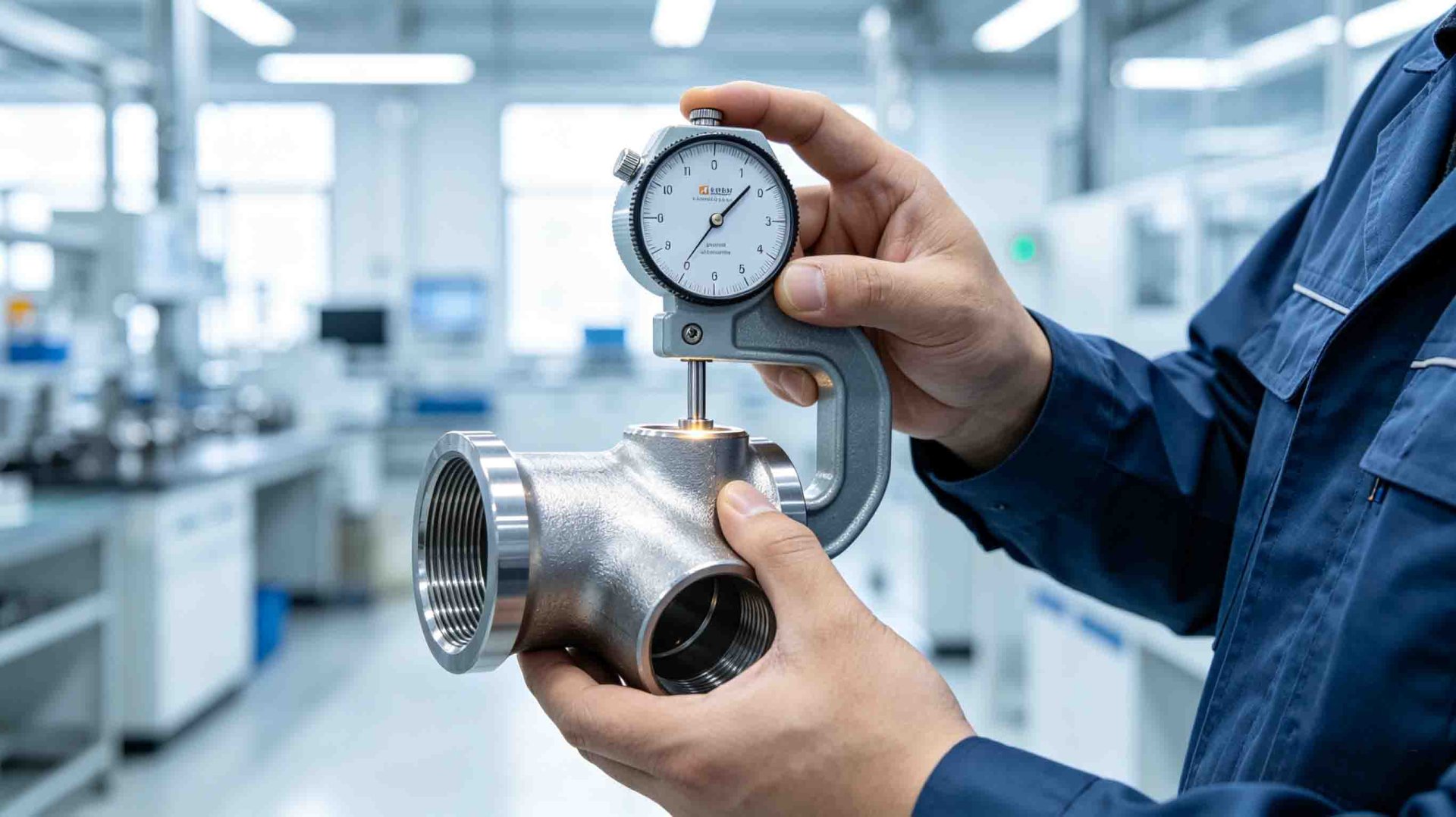

La clasificación de presión es el error más común. El valor PN o la clasificación de clase marcados en el codo deben ser mayores o iguales a la presión de trabajo del sistema de tuberías. Está estrictamente prohibido usar accesorios de baja presión para reemplazar accesorios de alta presión. Además, al comprar, verifique que la superficie del producto tenga números de referencia y marcas de especificación claras, y observe que el espesor de la pared sea uniforme y que las roscas estén completas.

En resumen, la elección de un codo sigue un método de seis pasos: determinar el tipo, seleccionar el material, elegir la conexión, verificar la presión, considerar el fluido y verificar la calidad. Aunque los codos son pequeños, son cruciales para la seguridad de todo el sistema de tuberías y no deben tomarse a la ligera.
